合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 瀝青質(zhì)及其亞組分與烷基苯磺酸鈉水溶液在降低IFT中的協(xié)同機(jī)理（二）
> 重軌鋼中氧、硫含量、夾雜物形核率、聚集與界面張力的關(guān)系（三）
> 強(qiáng)紫外線輻射對減縮劑抑制水泥石干縮變形效果研究（一）
> 表面張力儀的三大功能
> 納米乳液的類型、制備、粒徑分布、界/表面張力、接觸角和Zeta電位
> pH、溫度、鹽度、碳源對 解烴菌BD-2產(chǎn)生物表面活性劑的影響——摘要、前言
> 高鐵/汽車用T700級碳纖維環(huán)氧樹脂的黏度表面張力、微觀浸潤性研究
> 什么是響應(yīng)性表面活性劑，響應(yīng)性表面活性劑的種類、結(jié)構(gòu)與應(yīng)用領(lǐng)域
> 桐油基衍生物鈉鹽的表面張力、CMC值測定、乳液穩(wěn)定性、固化膜性能測試（二）
> 馬來酸酐為聯(lián)接劑，合成Gemini非離子表面活性劑的表面性能測試
推薦新聞Info
-
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（三）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（二）
> 鈉鉀離子濃度對礦井水和純水表面張力、噴霧霧化特性的影響（一）
> Layzer模型與Zufiria模型研究界面張力對Rayleigh-Taylor氣泡不穩(wěn)定性的影響
> 深過冷Ni-15%Sn合金熔體表面張力的實(shí)驗(yàn)研究與應(yīng)用前景
> ?表面張力在微孔曝氣法制備微氣泡中的核心作用——基于實(shí)驗(yàn)研究的深度解析
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用（三）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用（二）
> 十二胺功能化石墨烯量子點(diǎn)的制備、表面張力及對L-薄荷醇的緩釋作用（一）
> 超微量天平比普通電子天平“好”在哪？
離子組成、pH值對納米SiO2/SDS體系降低油水界面張力的影響（二）
來源：油田化學(xué) 瀏覽 424 次 發(fā)布時(shí)間:2025-08-28
2結(jié)果與討論
2.1納米SiO2/SDS分散體系的穩(wěn)定性
2.1.1 SiO2的含量、離子組成對SiO2/SDS體系穩(wěn)定性的影響

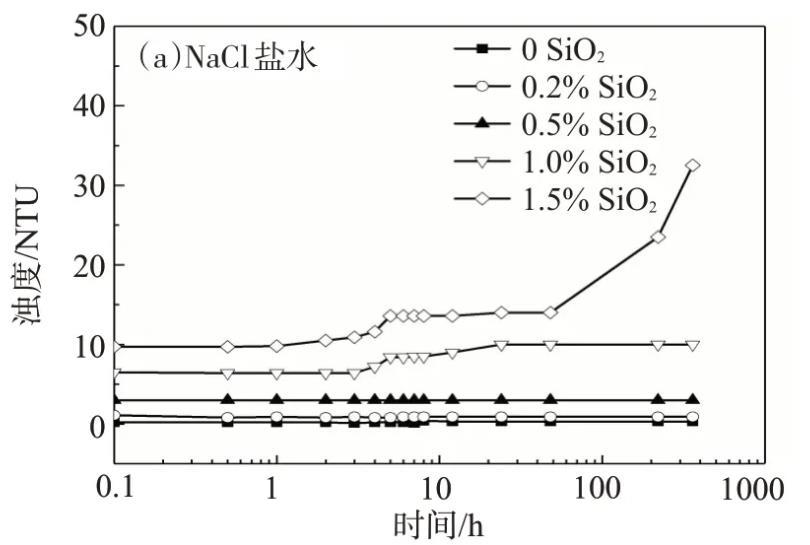

利用沉降法和濁度法分析分別用NaCl鹽水、模擬地層水配制的不同納米SiO2含量的納米SiO2/SDS體系的穩(wěn)定性，濁度法測試結(jié)果如圖1所示。用NaCl鹽水配制的SiO2/SDS體系在靜置15 d時(shí)，僅納米SiO2質(zhì)量分?jǐn)?shù)為1.5%的體系出現(xiàn)了輕微的渾濁，而其它體系均保持澄清透明；當(dāng)納米SiO2質(zhì)量分?jǐn)?shù)為1.5%時(shí)，SiO2/SDS體系的濁度隨靜置時(shí)間的延長稍有增大，其它體系的濁度幾乎不隨靜置時(shí)間的延長而變化，且均小于15 NTU。由此可見，用NaCl鹽水配制的納米SiO2/SDS體系的穩(wěn)定性良好。
圖1納米SiO2/SDS體系的濁度隨時(shí)間的變化（SDS質(zhì)量分?jǐn)?shù)為0.3%）

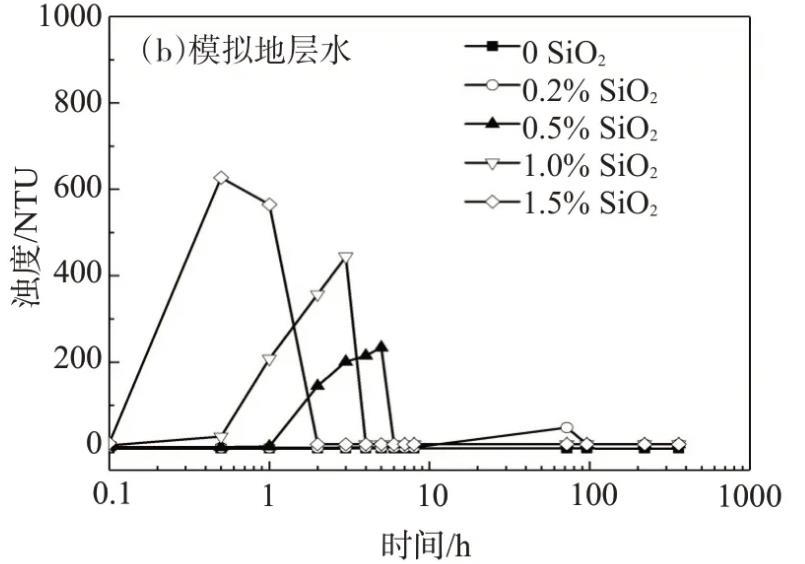

用模擬地層水配制的納米SiO2/SDS體系經(jīng)歷了澄清透明-渾濁-沉降的3個(gè)階段，靜置初始，納米SiO2質(zhì)量分?jǐn)?shù)為0.5%的體系的濁度不隨時(shí)間的延長而變化，表明此時(shí)體系穩(wěn)定；靜置1 h后，濁度明顯增加；靜置6 h后，體系的濁度又恢復(fù)到了初始值，由于實(shí)驗(yàn)測試的是樣品上半部分的濁度，說明此時(shí)體系已經(jīng)完全沉降。

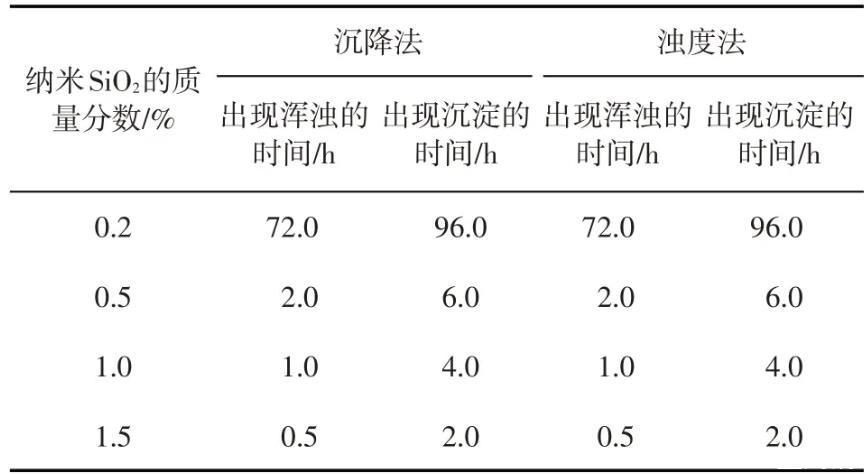

分別利用沉降法和濁度法得到了用模擬地層水配制的納米SiO2/SDS體系出現(xiàn)渾濁和沉淀的時(shí)間，結(jié)果見表1。兩種實(shí)驗(yàn)方法得到的結(jié)果基本一致，因此接下來直接用沉降法來分析pH值對納米SiO2/SDS體系穩(wěn)定性的影響。從表1可以看出，納米SiO2的質(zhì)量分?jǐn)?shù)越大，體系的穩(wěn)定性越差。同時(shí)，對比NaCl鹽水和模擬地層水中納米SiO2/SDS體系的穩(wěn)定性發(fā)現(xiàn)，當(dāng)SiO2含量相同時(shí)，模擬地層水體系的穩(wěn)定性遠(yuǎn)低于NaCl鹽水體系的。
表1模擬地層水中納米SiO2/SDS體系出現(xiàn)渾濁、沉淀的時(shí)間（SDS質(zhì)量分?jǐn)?shù)為0.3%）
DLVO理論認(rèn)為影響膠體穩(wěn)定性的主要因素是膠體顆粒之間的范德華吸引力和靜電排斥力，而Zeta電位是對顆粒之間相互排斥或吸引力的強(qiáng)度的度量。當(dāng)Zeta電位的絕對值（|ζ|）大于30 mV時(shí)，膠體分散體系有較好的穩(wěn)定性，而當(dāng)Zeta電位在-30和+30 mV之間時(shí)，體系是不穩(wěn)定的。

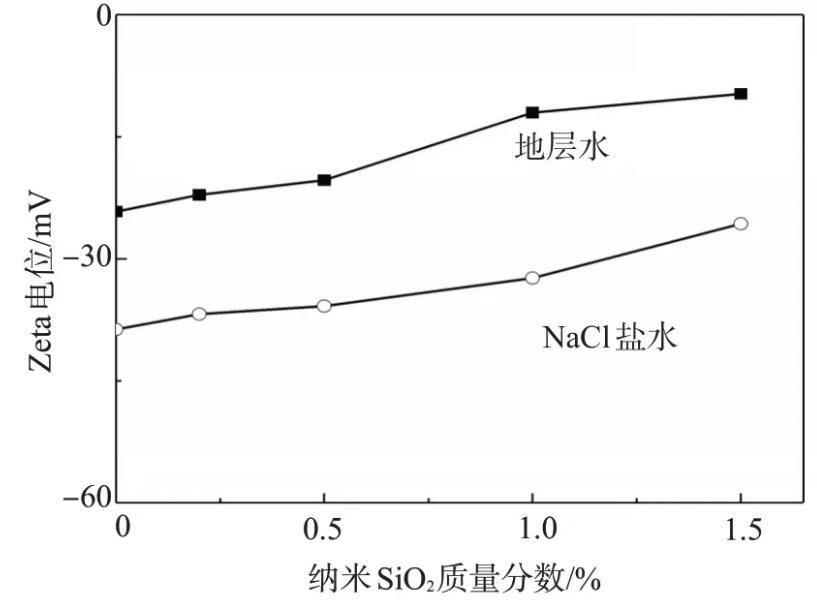

圖2給出了分別用模擬地層水和NaCl鹽水配制的不同納米SiO2含量的納米SiO2/SDS體系的Zeta電位。當(dāng)納米SiO2的質(zhì)量分?jǐn)?shù)分別為0.2%、0.5%和1.0%時(shí)，用NaCl鹽水配制的納米SiO2/SDS體系的|ζ|均大于30 mV，因而表現(xiàn)出較好的穩(wěn)定性；而當(dāng)納米SiO2質(zhì)量分?jǐn)?shù)為1.5%時(shí)，體系的|ζ|略低于30 mV，因此納米SiO2/SDS體系在靜置15 d后才出現(xiàn)輕微的混濁。用模擬地層水配制的納米SiO2/SDS體系的|ζ|均明顯小于30 mV，說明體系的穩(wěn)定性差，靜置幾小時(shí)即出現(xiàn)了渾濁和沉淀。納米SiO2帶負(fù)電，金屬陽離子Ca2+，Mg2+和Na+等的存在會壓縮納米SiO2的雙電層，由于Ca2+，Mg2+離子的價(jià)數(shù)高，壓縮雙電層的能力強(qiáng)，導(dǎo)致體系的|ζ|降低，穩(wěn)定性變差，由此可見，要使納米SiO2/SDS分散體系具有良好的穩(wěn)定性，應(yīng)減少體系中二價(jià)Ca2+、Mg2+的含量。
從圖2還可以看出，隨著納米SiO2含量的增加，用兩種鹽水配制體系的|ζ|均不斷降低，且納米SiO2的含量越大，顆粒之間的距離越小，由于布朗運(yùn)動相互碰撞聚結(jié)在一起的機(jī)率就越大，因此體系的穩(wěn)定性越差。
圖2納米SiO2/SDS體系的Zeta電位
2.1.2 pH值對納米SiO2/SDS分散體系穩(wěn)定性的影響
為了解決模擬地層水中納米SiO2/SDS體系的穩(wěn)定性問題，研究了pH值對體系穩(wěn)定性的影響。未調(diào)節(jié)pH值前，模擬地層水體系的pH值均在8.5左右，此時(shí)體系穩(wěn)定性較差，所以考慮通過添加少量鹽酸降低pH值來提高體系的穩(wěn)定性。本文分別研究了納米SiO2質(zhì)量分?jǐn)?shù)分別為0.2%、0.5%、1.0%和1.5%時(shí)，在不同pH值下的SiO2/SDS體系的穩(wěn)定性。當(dāng)納米SiO2/SDS體系的pH值3.5時(shí)，體系靜置15 d仍呈現(xiàn)出澄清或輕微渾濁的狀態(tài)，具有較好的穩(wěn)定性；且總體上來說，pH值越低，體系的穩(wěn)定性越強(qiáng)。

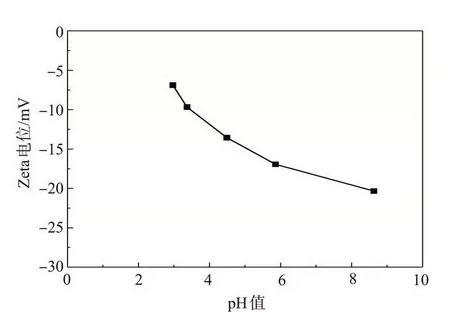

以納米SiO2質(zhì)量分?jǐn)?shù)為0.5%時(shí)的體系為研究對象，分析了不同pH值時(shí)體系的Zeta電位，結(jié)果見圖3。隨著pH值的降低，納米SiO2/SDS體系的|ζ|減小且明顯小于30 mV，但是穩(wěn)定性卻得到了明顯改善。該實(shí)驗(yàn)現(xiàn)象與傳統(tǒng)的DLVO理論產(chǎn)生了明顯的矛盾，這是因?yàn)镈LVO理論沒有考慮到短程排斥力的存在。水溶液中顆粒表面形成具有一定彈性的水化膜，當(dāng)兩個(gè)顆?？拷鼤r(shí)，顆粒表面的水化膜在靠近重疊時(shí)產(chǎn)生一種短程的非DLVO作用力使兩個(gè)顆粒被彈開，該作用力稱為水化作用力。
圖3在不同pH值下納米SiO2/SDS體系的Zeta電位
