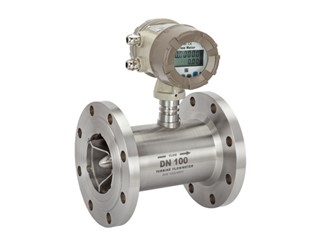

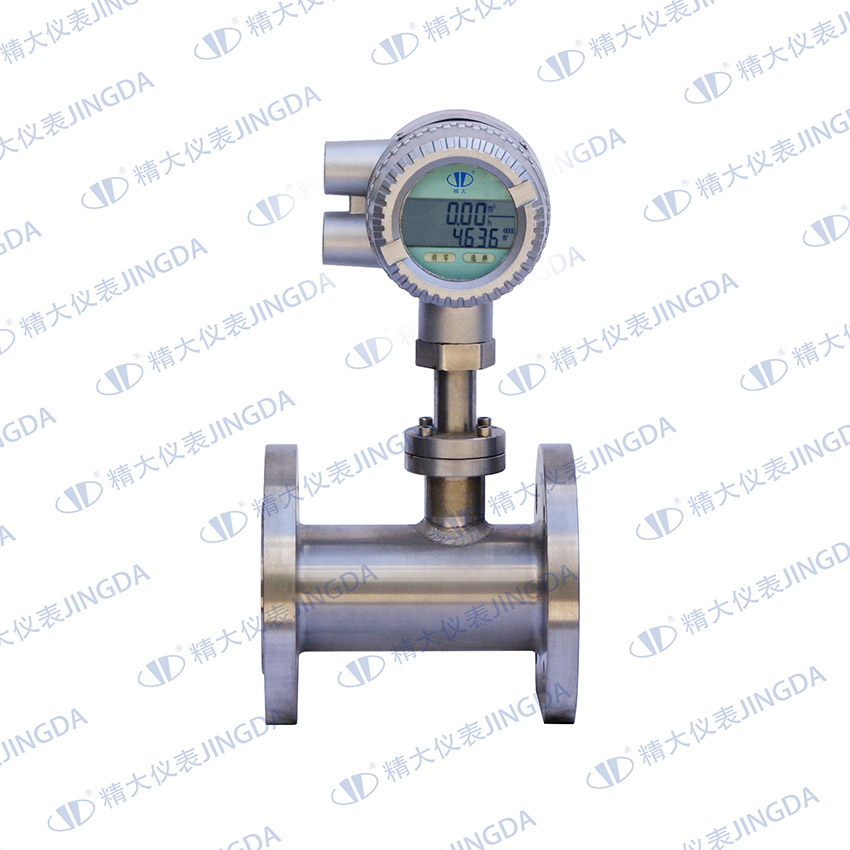

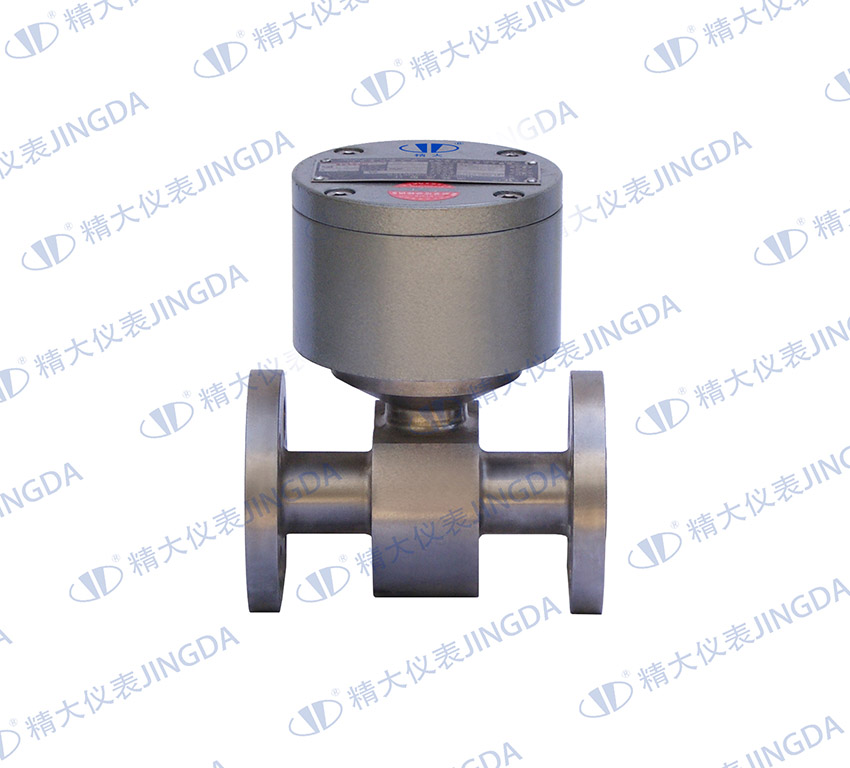

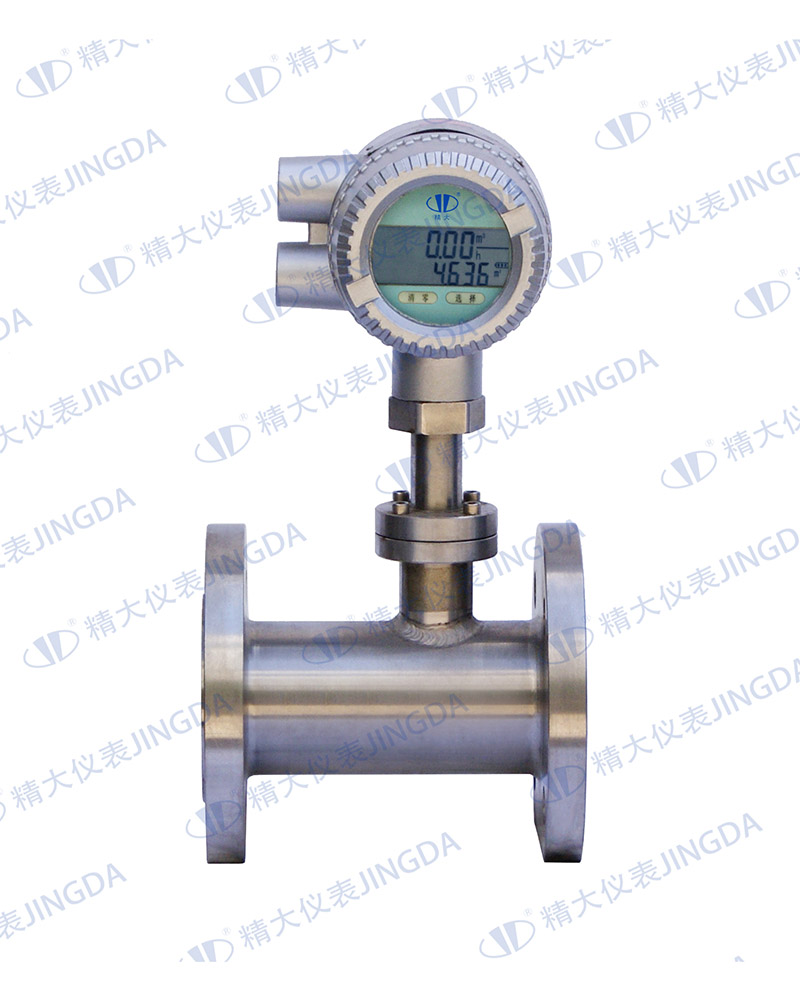

液體渦輪流量計
■ 概述
LWGY型液體渦輪流量計是一種速度式流量測
量?jī)x表。用于測量充滿于封閉管道中連續流過、
較低粘度的清潔液體體積流量。流量計可輸出對應
通過流量計的體積瞬時流量、累計流量的電信號，
供自動化系統使用。
■ 原理與結構
流量計的主要由殼體、前導向架、軸、葉輪
、后導向架和帶磁電轉換器的放大器、轉換器等組
成。當流體通過流量計時，流體沖擊葉輪葉片，使
葉輪旋轉，葉輪周期性的旋轉改變了磁電轉換器的
磁通量，經磁電轉換輸出脈沖信號，脈沖信號的數
量與頻率與流過流量計的流量多少和大小成正比。
■ 技術參數
l 基本參數
測量介質：清潔液體，粘度≤5mPa·S
準確度等級：0.5級、1級
傳感器材質：304不銹鋼、316不銹鋼；葉輪：2Cr13、雙相鋼；
軸承：采用了耐磨材料，堅固耐磨，獨特的設計保證軸承不會被砂石擠傷。
使用條件：介質溫度：-20℃～130℃；環境溫度：-20℃～+60℃；相對濕度：5%～90%
信號輸出功能：脈沖信號、4～20ma電流信號、HART、RS485通訊，適用于與PLC、DCS
等系統配合使用。
流量轉換器顯示：瞬時流量、累計流量。
工作電源：外供電：+24VDC±15% (用于脈沖、4～20ma輸出、RS485通訊)
內供電：3.0V10Ah鋰電池
防護等級：IP66/IP68
防爆等級：ExdbIICT6

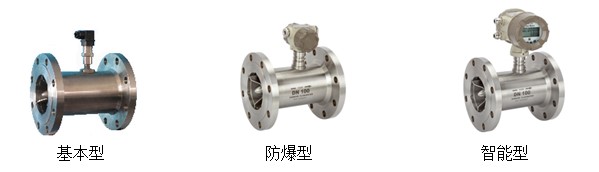

信號線接口：基本型：豪斯曼接頭； 防爆型：內螺紋M20×1.5

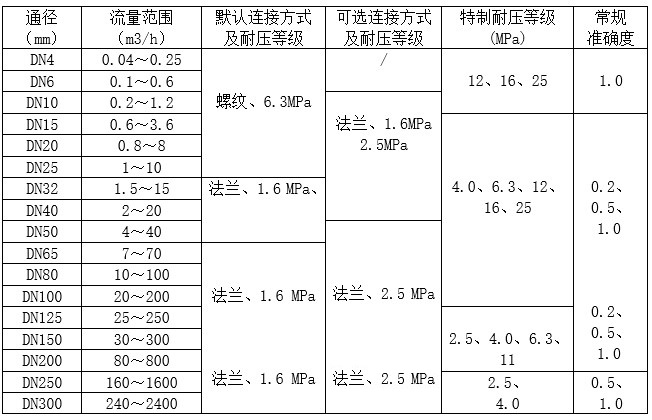

l 流量范圍及工作壓力 表一
|
通徑 （mm） |
流量范圍 （m3/h） |
默認連接方式及耐壓等級 | 可選連接方式及耐壓等級 |
特制耐壓等級 (MPa) |
常規 準確度 |
| DN4 | 0.04～0.25 |
螺紋、6.3MPa |
法蘭、2.5MPa |
10、16、25 |
1.0 |
| DN6 | 0.1～0.6 | ||||
| DN10 | 0.2～1.2 | ||||
| DN15 | 0.6～3.6 | 4.0、6.3、10、16、25 |
0.5、 1.0 |
||
| DN20 | 0.8～8 | ||||
| DN25 | 1～10 | ||||
| DN32 | 1.5～15 | ||||
| DN40 | 2～20 | ||||
| DN50 | 4～40 | 法蘭、2.5MPa | 螺紋、1.6MPa | ||
| DN65 | 7～70 |
法蘭、1.6 MPa |
|||
| DN80 | 10～100 | / | |||
| DN100 | 20～200 | ||||
| DN125 | 25～250 | 2.5、4.0、6.3、10、16 | |||
| DN150 | 30～300 | ||||
| DN200 | 80～800 | ||||
| DN250 | 160～1600 | 2.5、4.0 | 1.0 | ||
| DN300 | 240～2400 |

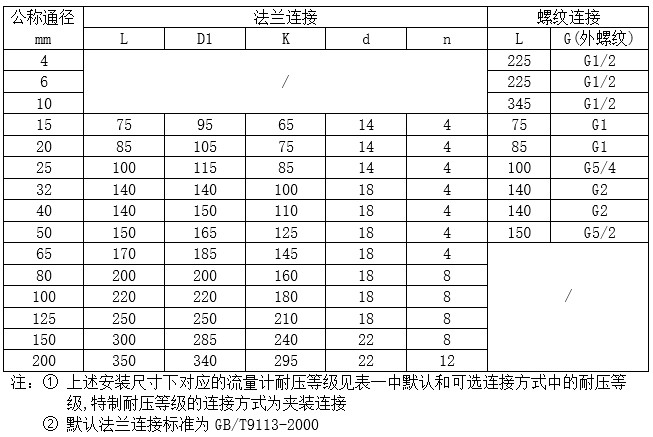

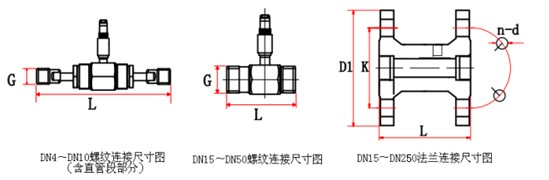

■ 安裝尺寸 表二
|
公稱通徑 mm |
法蘭連接 | 螺紋連接 | |||||
| L | D1 | K | d | n | L | G(外螺紋) | |
| 4 |
/ |
225 | G1/2 | ||||
| 6 | 225 | G1/2 | |||||
| 10 | 345 | G1/2 | |||||
| 15 | 75 | 95 | 65 | 14 | 4 | 75 | G1 |
| 20 | 85 | 105 | 75 | 14 | 4 | 85 | G1 |
| 25 | 100 | 115 | 85 | 14 | 4 | 100 | G5/4 |
| 32 | 140 | 140 | 100 | 18 | 4 | 140 | G2 |
| 40 | 140 | 150 | 110 | 18 | 4 | 140 | G2 |
| 50 | 150 | 165 | 125 | 18 | 4 | 150 | G5/2 |
| 65 | 170 | 185 | 145 | 18 | 8 |
/ |
|
| 80 | 200 | 200 | 160 | 18 | 8 | ||
| 100 | 220 | 220 | 180 | 18 | 8 | ||
| 125 | 250 | 250 | 210 | 18 | 8 | ||
| 150 | 300 | 285 | 240 | 22 | 8 | ||
| 200 | 350 | 340 | 295 | 22 | 12 | ||
注：① 上述安裝尺寸下對應的流量計耐壓等級見表一中默認和可選連接方式中的耐壓等
級,特制耐壓等級的連接方式為夾裝連接
② 默認法蘭連接標準為GB/T9113-2000

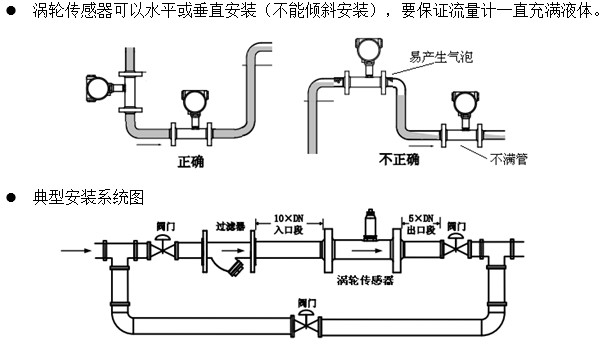

■ 渦輪流量計安裝要求
l 渦輪傳感器可以水平或垂直安裝（不能傾斜安裝），要保證流量計一直充滿液體。

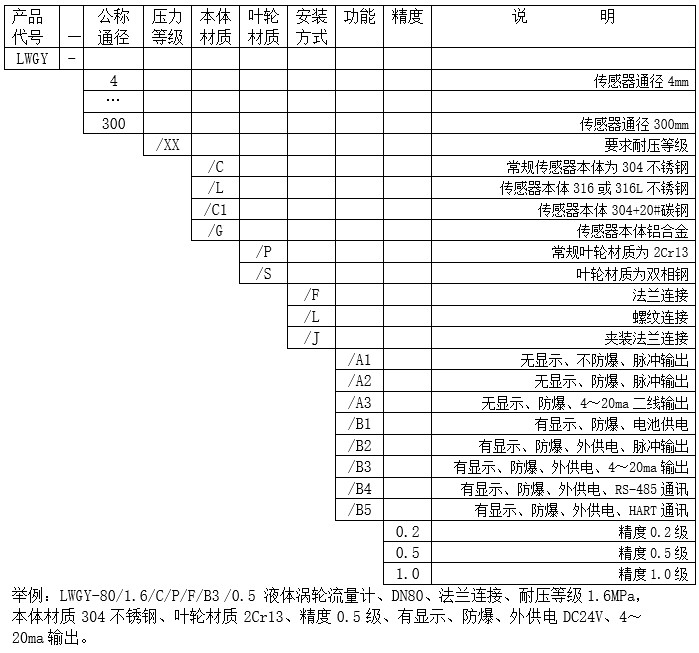

■ 產品選型標識
|
產品 代號 |
— |
公稱 通徑 |
壓力 等級 |
本體 材質 |
葉輪材質 | 安裝方式 | 功能 | 精度 | 說 明 |
| LWGY | - | ||||||||
| 4 | 傳感器通徑4mm | ||||||||
| … | |||||||||
| 300 | 傳感器通徑300mm | ||||||||
| /M | 默認耐壓等級 | ||||||||
| /XX | 要求耐壓等級 | ||||||||
| /C | 常規傳感器本體為304不銹鋼 | ||||||||
| /L | 傳感器本體為316不銹鋼 | ||||||||
| /P | 常規葉輪材質為2Cr13 | ||||||||
| /S | 葉輪材質為雙相鋼 | ||||||||
| /F | 法蘭連接 | ||||||||
| /L | 螺紋連接 | ||||||||
| /K | 卡箍連接 | ||||||||
| /A1 | 無顯示、不防爆、脈沖輸出 | ||||||||
| /A2 | 無顯示、防爆、脈沖輸出 | ||||||||
| /A3 | 無顯示、防爆、4～20ma二線輸出 | ||||||||
| /B1 | 有顯示、防爆、電池供電、無輸出 | ||||||||
| /B2 | 有顯示、防爆、外供電、脈沖輸出 | ||||||||
| /B3 | 有顯示、防爆、外供電、4～20ma輸出 | ||||||||
| /B4 | 有顯示、防爆、外供電、RS-485通訊 | ||||||||
| /B5 | 有顯示、防爆、外供電、HART通訊 | ||||||||
| 0.5 | 精度0.5級 | ||||||||
| 1.0 | 精度1.0級 |
舉例：LWGY-80/M/C/P/F/B3 /0.5 液體渦輪流量計、DN80、法蘭連接、默認耐壓等級1.6MPa，本體材質304不銹鋼、葉輪材質2Cr13、精度0.5級、有顯示、防爆、外供電DC24V、4～20ma輸出。
